Vad gör en splittrad TPU-slang till det optimala valet för högtrycksvätskeöverföring?

Vid hydraulisk spräckning påverkar materialvalet för vätskeöverföringssystem direkt drifteffektivitet och säkerhet. Den Sprickande TPU-slang representerar en specialiserad kategori av termoplastslangar konstruerade för extrema tryckapplikationer, kemikalieresistens och hållbarhet i miljön. För inköpsspecialister, ingenjörer och grossistdistributörer inom olje- och gassektorn är det viktigt att förstå de tekniska specifikationerna för dessa slangar. Den här artikeln ger en analys på ingenjörsnivå av materialvetenskap, tryckklassificeringar och tillämpningsteknik för sprickningsoperationer. Vi kommer att undersöka konstruktionsmetoder, jämförande prestandamått och protokoll för kvalitetsverifiering för att stödja informerade B2B-köpbeslut.

1. Definiera tekniken: TPU-materialvetenskap och slangkonstruktion

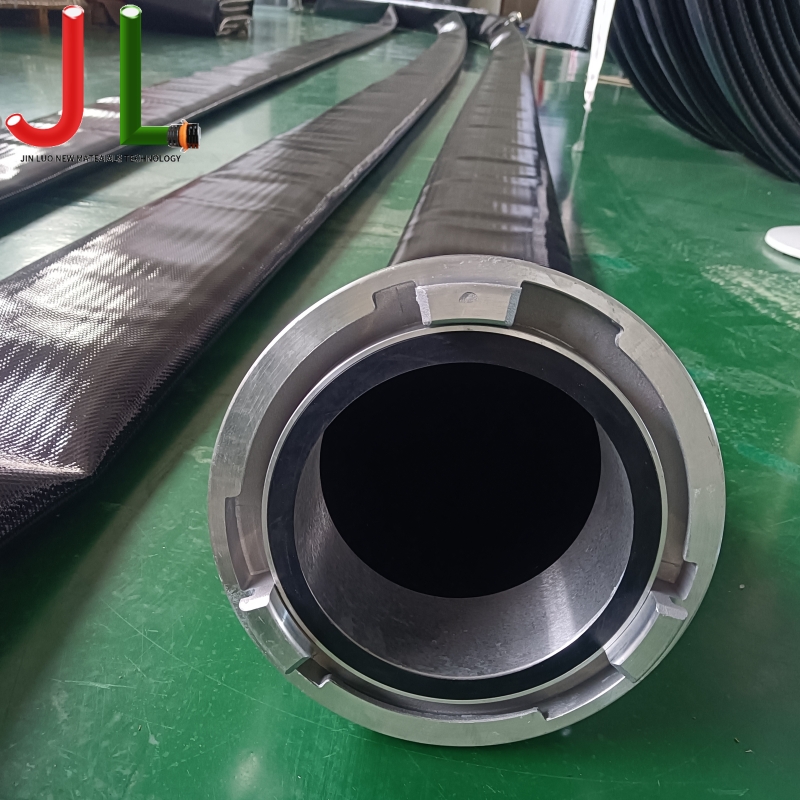

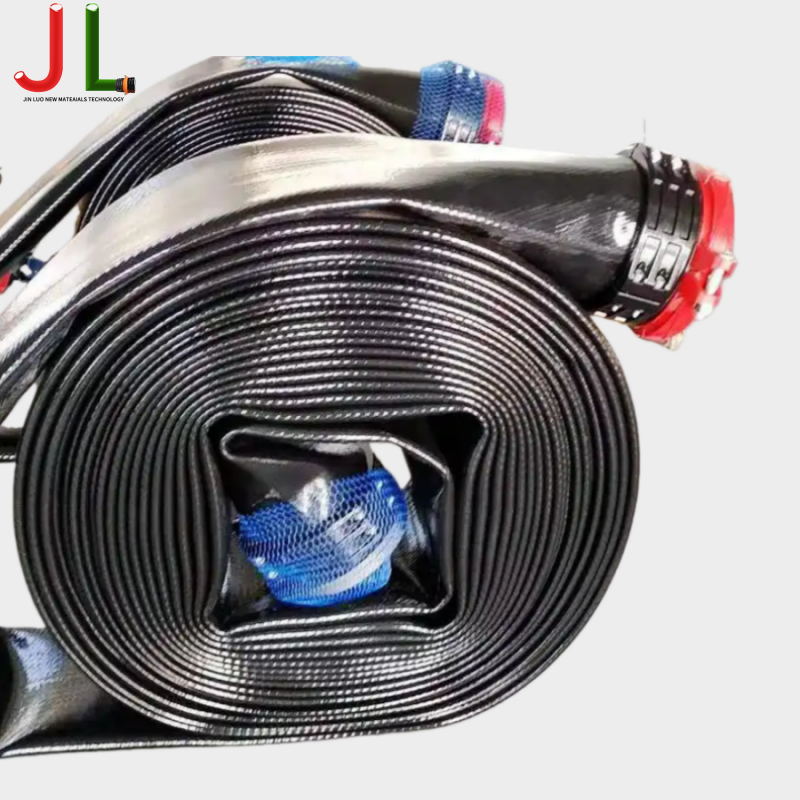

Den Sprickande TPU-slang använder termoplastisk polyuretan som den primära materialkomponenten. TPU erbjuder exceptionell nötningsbeständighet, flexibilitet över breda temperaturintervall och överlägsen kemisk kompatibilitet med sprickvätskor. Materialet uppvisar ett hårdhetsområde på 85 Shore A till 75 Shore D, vilket ger en optimal balans mellan flexibilitet och strukturell integritet. Dessa slangar används allmänt och flerskiktskonstruktioner som består av ett inre rör, förstärkningsskikt och yttre hölje.

1.1 Konstruktionsskikt och deras funktioner

• Innerrör : TPU-formulering optimerad för vätskekompatibilitet. Motstår hydrolys och bibehåller dimensionsstabilitet under kontinuerlig tryckcykling.
• Förstärkningslager : Höghållfast polyesterfiber eller aramidvävd lagerkonstruktion. Ger sprängtrycksmotstånd och förhindrar slangförlängning under tryck.
• Ytterhölje : Nötningsbeständig TPU-blandning. Skyddar mot mekanisk skada, UV-nedbrytning och miljöexponering.
• Kopplingsgränssnitt : Krympta eller pressade beslag utformade för motstånd mot impulsmattning. Kritiskt för att bibehålla aggregatets integritet under cykliska tryckförhållanden.

2. Tryckklasser och prestandaspecifikationer

Hydrauliska spräckningsoperationer kräver slangar som kan motstå extrema tryckförhållanden. Den högtrycksspräckningsslang för oljefält fungerar normalt vid arbetstryck från 145 psi till 650 psi, med sprängtryck fyra tre gånger arbetstrycket. Prestandavalideringen följer standarderna SAE J517 och ISO 18752, som definierar impulstestningskrav, minsta böjradier och temperaturklassificeringar.

2.1 Kritiska prestandaparametrar

• Arbetstryck : Kontinuerligt drifttryck från 3 000 psi till 10 000 psi, beroende på diameter och förstärkningskonfiguration.
• Sprängtryck : Minst 3:1 säkerhetsfaktor med sprängtryck som överstiger 2100 psi för högtrycksvarianter.
• Temperaturområde : -40°C till 70°C för standardformuleringar.

3. Kemisk kompatibilitet och vätskebeständighet

Sprickvätskor innehåller komplexa kemiska formuleringar inklusive friktionsreducerande medel, gelningsmedel, biocider och syror. Den kemikaliebeständig frakturerande TPU-slang måste visa kompatibilitet med dessa aggressiva kemier. TPU uppvisar utmärkt motståndskraft mot kolvätebaserade vätskor, utspädda syror och alkaliska lösningar som används vid fraktureringsoperationer. Materialvalet måste ta hänsyn till vätsketemperatur, koncentration och exponeringstid.

3.1 Bedömning av kemisk kompatibilitet

• Kolvätemotstånd : TPU visar minimal svullnad och ingen nedbrytning när den utsätts för diesel, råolja och raffinerade produkter.
• Syrabeständighet : Lämplig för utspädd saltsyra (15 % koncentration) som används vid syrasprickbildning.
• Gelsystem : Kompatibel med guarbaserade och syntetiska polymersprickvätskor.
• Oxidationsmedel : Begränsad motståndskraft mot starka oxidationsmedel som blekmedel; alternativa material rekommenderas för dessa applikationer.

4. Tillämpningsteknik för spräckningsoperationer

Framgångsrik utplacering av spräckningsslangar kräver övervägande av driftparametrar, inklusive tryckcykler, mekanisk stress och miljöförhållanden. Den frac slang för brunnsservice måste klara inklusive dynamiska belastningsförhållanden, vibrationer, böjnings- och dragkrafter. Ingenjörer måste specificera slangsammansättningar med lämpliga böjradietillägg och spänningsavlastningskonfigurationer.

4.1 Överväganden vid installation och dirigering

• Minsta böjradie : Vanligtvis 10 till 15 gånger slangens ytterdiameter. Att överskrida den minsta böjradien minskar slangens livslängd och öka kopplingsspänningen.
• Statisk urladdning : Konduktiva formuleringar tillgängliga för tillämpningar som kräver statisk avledning.
• Nötningsskydd : Externa omslagshylsor rekommenderas för områden med hög slitage, inklusive markkontaktpunkter och utrustningsgränssnitt.
• Koppling Dragavlastning : Korrekt klämavstånd och stödsystem hjälpande kopplingsutmatning under dynamiska driftförhållanden.

5. Kvalitetssäkring och certifieringskrav

B2B-upphandling kräver rigorösa kvalitetskontrollprotokoll. Den API 7K spräckningsslang certifierad status indikerar överensstämmelse med American Petroleum Institutes specifikationer för borr- och brunnsserviceutrustning. API 7K-certifiering validerar tillverkningskvalitetssystem, dimensionsnoggrannhet och prestandatestningsprotokoll. Ytterligare certifiering kan inkludera ABS-typgodkännande för marinaapplikationer och DNV-certifiering för offshoreverksamhet.

5.1 Dokumentation som krävs för upphandling

• Materialtestrapportör : Dokumentation av TPU-föreningens egenskaper, inklusive hårdhet, draghållfasthet och brottöjning.
• Tryckprovningscertifikat : Bevis på hydrostatisk testning vid 150 % arbetstryck för varje tillverkad längd.
• Spårbarhetsregister : Partinummer och tillverkningsdatumkoder som gör fullständig spårbarhet av material.
• Tredjepartsinspektion : Oberoende verifieringsrapporter för kritiska applikationer som kräver certifierad kvalitetssäkring.

6. Jämförande analys: TPU vs gummihydrauliska slangar

Vid val av slangar för spräckningsapplikationer måste ingenjörer utvärdera TPU mot traditionella gummikonstruktioner. Den Sprickande TPU-slang erbjuder tydliga fördelar i viktminskning, flexibilitet och nötningsbeständighet jämfört med gummialternativ. Däremot kan gummislangar ge överlägsen prestanda i specifika högtemperaturapplikationer. Följande jämförelse stöder välgrundat urval baserat på operativa krav.

Prestandajämförelse: TPU mot gummislangar

7. Livscykelhantering och ersättningsstrategier

Effektiv livscykelhantering maximerar avkastningen på investeringar och säkerställer driftsäkerhet. Den nötningsbeständig TPU-slang för frakturering ger allmän 5~6 driftår under svåra driftförhållanden. Ersättningskriterier omfattar synligt slitage på ytterhöljet, exponerad förstärkning, kopplingsskador eller trycktestfel. Anläggningar bör implementera inspektionsprotokoll och ersättningsscheman baserat på faktiska driftförhållanden.

7.1 Krav på inspektionsprotokoll

• Visuell inspektion : Dagliga kontrollerar med avseende på skyddsskador, veck eller kopplingsrörelse.
• Tryckprovning : Årlig hydrostatisk testning vid 150 % arbetstryck för slangar i kontinuerlig drift.
• Elektrisk kontinuitet : Årlig testning av ledande slangar som används vid statisk urladdning.
• Dokumentation : Upprätthåll servicejournaler, inklusive installationsdatum, drifttimmar och inspektionsresultat.

Vanliga frågor (FAQ)

Vilket är det maximala arbetstrycket för att spricka TPU-slangen?
Arbetstryck varierar från 145 till 650 psi. Den specifika klassificeringen beror på slangens diameter och förstärkningskonfiguration. Kontrollera alltid tryckklasser med tillverkarens dokumentation och välj slang med en säkerhetsfaktor på minst 3:1 i förhållande till systemets maximala drifttryck.

Hur jämför TPU med gummi för spräckning av slangapplikationer?
TPU erbjuder fördelar i viktminskning (30-40 % lättare), förbättrad flexibilitet (mindre böjradie), anti-aging prestanda och överlägsen nötningsbeständighet. Gummislangar ger generellt över bättre prestanda vid hög temperatur 85°C och lägre initialkostnad. Valet beror på specifika driftkrav, inklusive temperaturxponering, hanteringsfrekvens och miljöförhållanden.

Vilka certifieringar ska jag kräva från leverantörer av spräckningsslangar?
Alla slangar ska förses med materialtestrapporter, trycktestcertifikat och fullständig spårbarhetsdokumentation.

Vad är den typiska livslängden för en trasig TPU-slang?
Livslängden varierar avsevärt beroende på driftförhållanden, tryckcykelfrekvens och hanteringsspraxis. Vid kontinuerliga spräckningsoperationer ger TPU-slangar allmänt 5~6 driftår före utbyte. Korrekt lagrings-, hanterings- och inspektionsprotokoll förlänger livslängden. Anläggningar bör upprätta ersättningsscheman baserade på visuella inspektionsresultat och trycktestresultat snarare än enbart kalendertid.

Referensgivare

• American Petroleum Institute. (2022). API-specifikation 7K: Utrustning för borrning och brunnsservice. 6:e upplagan.
• Internationella standardiseringsorganisationen. (2020). ISO 18752:2020 - Gummi- och plastslangar och -slangar - Hydrauliskt impulstest.
• Society of Automotive Engineers. (2021). SAE J517: Hydraulslang standard.
• American Society for Testing and Materials. (2023). ASTM D412: Standardtestmetoder för vulkaniserat gummi och termoplastiska elastomerer – spänning.
• Riksförbundet för korrosionsingenjörer. (2022). NACE SP0177: Mildring av växelströms- och blixteffekter på metalliska strukturer och korrosionskontrollsystem.
• Journal of Petroleum Technology. (2023). "Framsteg inom högtrycksslangsteknik för hydraulisk sprickbildning." Vol. 75, nummer 8, sidorna 42-48.
•
