Hur väljer man rätt sprick- och oljefältsslang för högtrycksoperationer?

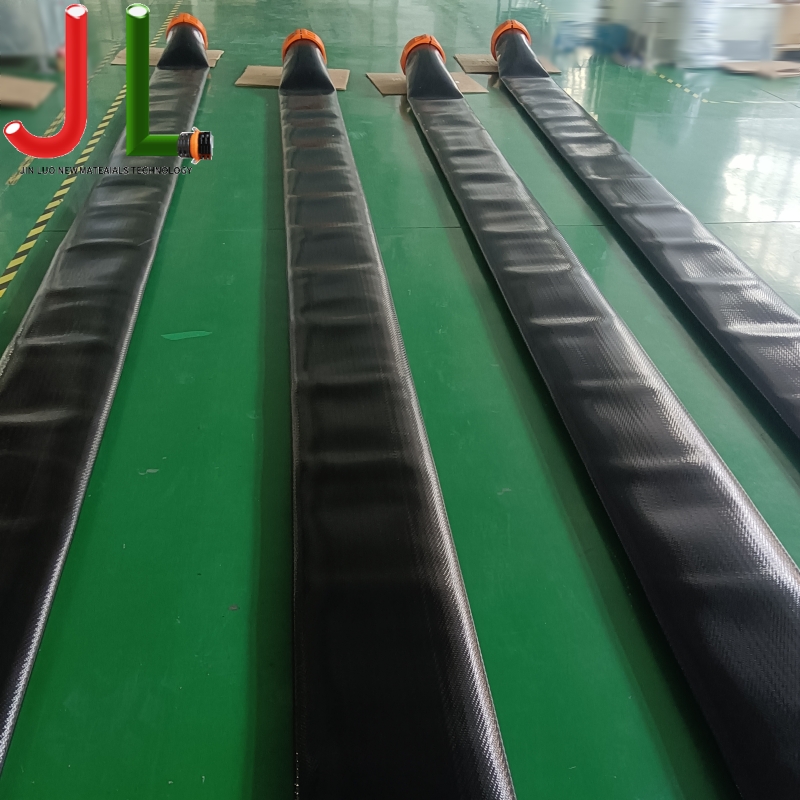

Att välja lämplig Sprickbildning och oljefältsslang är en verksamhetskritisk uppgift för borringenjörer, inköpschef och arbetsledare på fältet. Dessa slangar transporterar slipmedel, högtrycksvätskor och frätande kemikalier under extrema förhållanden. Ett fel i slangmonteringen kan delta i kostsamma stillestånd, säkerhetsrisker och miljööverträdelser. Den här guiden tillhandahåller ett tekniskt ramverk att utvärdera slangkonstruktion, prestandastandarder och applikationsspecifika krav.

1. Förstå slangkonstruktionsskikt och materialvetenskap

Prestanda av någon Sprickbildning och oljefältsslang beror på dess flerskiktskonstruktion. En typisk högtrycksslang består av tre primära lager: röret, förstärkningen och locket. Varje lager fyller en distinkt funktion, och materialvalet påverkar direkt hållbarheten under cykliskt tryck och slipande media.

Vid utvärdering högtrycksspräckningsslang för hydraulisk spräckning , var noga uppmärksam på rörmassan. Nitrilgummi (NBR) ger utmärkt oljebeständighet men har begränsad nötningstolerans. Hydrogenererad nitril (HNBR) ger överlägsen motståndskraft mot både petroleumbaserade vätskor och höga temperaturer, vilket gör det till föredragna valet för långvariga spräckningsoperationer där vätsketemperaturen överstiger 200°F.

1.1 Jämförelse av armeringsskikt

Förstärkningsskiktet bestämmer slangens sprängtryck och impulslivslängd. Spiraltrådsförstärkning ger högsta sprängstyrka och flexibilitet för slangar med stor diameter som används i fraktureringsflottor. Flätad trådförstärkning ger god flexibilitet för mindre linjer men kan tröttna ut snabbare under konstant tryckcykling. Tabellen nedan visar de tekniska skillnaderna.

2. Nötningsbeständighet och skyddsmaterialprestanda

Vid hydraulisk spräckning släpas slangar ofta över steniga ytor, stålplattformar och vassa kanter. Täckmaterialet fungerar som den första försvarslinjen mot mekanisk skada. För nötningsbeständig oljefältsslang för skiffergas , ett syntetgummihölje med hög rivhållfasthet (minst 150 kN/m) är viktigt.

Tillverkare använder ofta SBR (styren-butadiengummi) eller CR (kloroprengummi) för standardapplikationer. För extrema nötningsmiljöer erbjuder polyuretanbelagda slangar till fem gånger längre livslängd jämfört med gummikåpor. Fältdata indikerar att polyuretanhöljen minskar utbytesfrekvensen med cirka 40 % i applikationer med hög friktion, såsom spräckande grenrörsanslutningar.

3. Tryckklasser och säkerhetsfaktorer

Att förstå tryckklasser är grundläggande för säker systemdesign. Varje Sprickbildning och oljefältsslang måste ha ett tydligt markerat arbetstryck, vilket allmänt är 25 % till 33 % av det lägsta sprängtrycket. Denna 4:1 eller 3:1 säkerhetsfaktor står för tryckspikar, mekanisk skada och materialförsämring över tiden.

För högtryckssprickningstillämpningar är ett arbetstryck på 15 000 psi vanligt, med sprängtryck som överstiger 60 000 psi. Ingenjörer bör också överväga impulscykelklassificeringen, som anger hur många tryckcykler slangen tål innan utmattningsfel. En frakturslang av hög kvalitet ska tåla minst 200 000 impulscykler vid maximalt arbetstryck enligt ISO 6803-testprotokoll.

4. Kemisk kompatibilitet och vätskebeständighet

Hydrauliska sprickvätskor innehåller en komplex blandning av vatten, proppmedel, friktionsreducerande medel, biocider och avlagringshämmare. Rörmaterialet måste motstå kemisk nedbrytning för att skydda svallning, härdning eller extraktion av föreningar i vätskeströmmen. Kemikaliebeständig spräckningsslang för surgöringsoperationer kräver specialiserade rörföreningar.

För surgörande behandlingar som involverar salt- eller fluorvätesyra, ger fluorkolväte (FKM) rörmaterial den högsta motståndskraften. För standardsprickvätskor erbjuder HNBR en balanserad kombination av kemisk beständighet och temperaturstabilitet. Nedan finns en sammanfattning av överväganden om kemisk kompatibilitet.

• HNBR (hydrerad nitril): Lämplig för diesel, mineraloljor och de flesta sprickvätskor; temperaturintervall -40°F till 275°F.
• FKM (fluorkarbon): Utmärkt för surgörande och aromatiska kolväten; temperaturområde -20°F till 400°F; högre kostnad.
• NBR (Nitril): Bra för petroleumbaserade vätskor men begränsad kompatibilitet med högtemperatursprickvätskor.
• UPE (polyeten med ultrahög molekylvikt): Överlägsen nötnings- och kemikaliebeständighet för specialiserade applikationer.

5. Avsluta anslutningar och monteringsintegritet

Slangenheten är bara lika stark som dess anslutningar. För Sprickbildning och oljefältsslang församlingar med hammarförbund , korrekt pressteknik och val av koppling är avgörande. Hammarkopplingar (som fig. 100, fig. 1502 eller fig. 206) är industristandarden för högtryckssprickningsanslutningar på grund av deras snabbkopplingsförmåga och pålitliga tätning under extremt tryck.

När du anger sammansättningar, verifiera att crimpningsprocessen uppfyller API 7K eller ISO 6803 standarder. Underkrympta anslutningar kan blåsa av under tryck, medan överkrympning kan skada förstärkningsskiktet och skapa en dold brottpunkt. Tredjepartstester bekräftar att korrekt pressade enheter bibehåller 100 % av slangens nominella arbetstryck och sprängtryck.

5.1 Viktiga monteringsspecifikationer

• Crimp Retention: Minst 90 % av slangens sprängtryck måste uppnås vid kopplingsgränssnittet.
• Kopplingsmaterial: Kolstål med zink- eller epoxibeläggning för korrosionsbeständighet i oljefältsmiljöer utomhus.
• Spårbarhet: Varje montering bör innehålla ett serienummer med krympdataposter för kvalitetssäkring och felanalys.

6. Branschstandarder och certifieringskrav

Överensstämmelse med erkända industristandarder är inte förhandlingsbart för oljefältsoperationer. API 7K är den primära standarden för borr- och brunnslangar, som täcker design-, tillverknings- och testkrav. API 7K-certifierad sprick- och oljefältsslang säkerställer att produkten har genomgått rigorösa spräng-, impuls- och böjtester.

Ytterligare standarder inkluderar ISO 6803 för impulstestning, ABS-certifiering för offshoreapplikationer och MSHA-godkännande för underjordiska gruvmiljöer. Upphandlingsspecifikationer bör uttryckligen kräva certifierade testrapporter (CTR) för varje batch, som dokumenterade sprängtryck, vidhäftningsstyrka och dimensionell verifiering.

Vanliga frågor (FAQ)

• F: Vad är den typiska livslängden för en spräckningsslang under normal drift?
  S: Under typiska spräckningsoperationer med 200-300 tryckcykler per jobb kan en kvalitetsslang med HNBR-rör och spiraltrådsförstärkning hålla i 3 till 5 år. Byte rekommenderas när locket visar synliga skärsår, exponerad förstärkning eller efter någon tryckökning som överstiger 110 % av arbetstrycket.
• F: Hur bestämmer jag rätt slangstorlek för en frakturering?
  S: Slangstorleken bestäms av kraven på flödeshastighet och tryckfall. För de flesta spräckningsapplikationer är 2-tums och 3-tums innerdiametrar standard för grenrörsanslutningar, medan 4-tumsslangar används för missilledningar. Använd Darcy-Weisbach-beräkningar för att verifiera att tryckfallet inte överstiger 10 % av arbetstrycket vid maximalt flöde.
• F: Kan spräckande slangar repareras om de är skadade?
  S: Fältreparationer är inte tillåtna för högtryckssprickningsslangar enligt API 7K. Varje skär eller nötning som penetrerar det yttre höljet och exponerar förstärkning kräver omedelbart supporternde ur drift. Reparerade enheter kan inte återcertifieras till ursprungliga tryckklasser.
• F: Vad är skillnaden mellan spräckningsslang och roterande borrslang?
  S: Sprickslangen är designad för högflödes- och högtrycksöverföring av slipande slam med frekvent tryckcykling. Roterande borrslang (kellyslang) är designad för kontinuerlig rotation och vibration vid borrplattformens golv. De är inte utbytbara; spräckningsslangen har ett allmänt tjockare lock och olika förstärkningsmönster.

Referensgivare

• American Petroleum Institute. (2023). API-specifikation 7K: Utrustning för borrning och brunnsservice . API-publiceringstjänster.
• Internationella standardiseringsorganisationen. (2020). ISO 6803: Gummi- eller plastslangar och -slangar – Hydrauliskt tryckimpulstest utan att böjas .
• Riksförbundet för korrosionsingenjörer. (2022). NACE SP0472: Metoder och kontroller för att motverka drift av miljöspridning och petroleumraffineringsmiljöer .
• Society of Petroleum Engineers. (2021). SPE 204215: Bästa tillvägagångssätt för högtrycksslanghantering vid hydraulisk spräckning .
• Energiinstitutet. (2023). EI Model Code of Safe Practice Del 15: Områdesklassificering för installationer som hanterar brandfarliga vätskor .
• Arbetarskyddsförvaltningen. (2022). OSHA 1910.269: Generering, transmission och distribution av elkraft — Slangintegritetskrav .
