Förstå utloppsslangar

1. Vad är utloppsslangar?

Utloppsslangar är flexibla rör utformade för att transportera vätskor, halvfasta ämnen eller gaser från en plats till en annan under tryck. Till skillnad från sugslangar (som drar in material), utloppsslangar är byggda för att motstå internt tryck, vilket gör dem väsentliga i industrier där kontrollerat flöde och riktningsöverföring krävs.

Utloppsslangars primära funktioner

• Materialöverföring: Flytta vatten, kemikalier, slurry eller slipande fasta ämnen.
• Tryckhantering: Designad för att tåla pumpkrafter utan att kollapsa.
• Hållbarhet: Motståndskraftig mot slitage, kinkningar och miljöfaktorer.

Nyckelindustrier som använder utloppsslangar

Utloppsslang kontra sugslang: Viktiga skillnader

Grundläggande parametrar för att identifiera utloppsslangar

• Innerdiameter (ID): Spänner från ½ tum till 12 tum, beroende på flödesbehov.
• Tryckbetyg: Mätt i PSI/bar (t.ex. 150 PSI för standardvattenöverföring).
• Temperaturområde: Vissa slangar klarar -40°C till 93°C (-40°F till 200°F).
• Materialkompatibilitet: Gummi (nötningsbeständigt), PVC (lättvikt) eller specialföreningar (kemiskt resistenta).

Varför tömningsslangar är viktiga
Deras förmåga att hantera trycksatt flöde gör utloppsslangar avgörande för att förhindra läckor, spill och driftstopp. Att välja rätt typ säkerställer effektivitet, säkerhet och lång livslängd i krävande miljöer.

2. Förstå utloppsslangar: typer, tillämpningar och urvalsguide

Typer av utloppsslangar

1. Gummi utloppsslangar

• Konstruktion: Förstärkt med tyg eller ståltråd
• Tryckområde: 150-300 PSI
• Temperaturområde: -40°F till 200°F (-40°C till 93°C)
• Bäst för: Slipande material, olja och vattenapplikationer
• Fördelar: Utmärkt flexibilitet, kinkbeständig, hållbar

2. PVC-utloppsslangar

• Konstruktion: PVC-material med spiralförstärkning
• Tryckområde: 100-250 PSI
• Temperaturområde: 32°F till 140°F (0°C till 60°C)
• Bäst för: Lättviktsvattenöverföring, kemiska tillämpningar
• Fördelar: Lätt, korrosionsbeständig, prisvärd

3. Termoplastiska utloppsslangar

• Konstruktion: Flera termoplastskikt
• Tryckområde: 200-400 PSI
• Temperaturområde: -60°F till 275°F (-51°C till 135°C)
• Bäst för: Kemisk överföring, livsmedelsklassade applikationer
• Fördelar: Kemikaliebeständig, icke-kontaminerande

4. Komposit/materialspecifika slangar

• Specialitetstyper:
  • Kemikaliebeständiga slangar (PTFE-foder)
  • Nötningsbeständiga slangar (extra tjocka väggar)
  • Livsmedelsklassade slangar (FDA-godkända material)
• Tryckområde: Varierar beroende på konstruktion (150-600 PSI)
• Temperaturområde: Varierar beroende på material

Tillämpningar av utloppsslangar

Guide för val av utloppsslang

1. Överväganden om materialkompatibilitet

• Vatten: Standard gummi eller PVC
• Oljor/bränslen: Oljebeständiga gummiblandningar
• Syror/alkalier: PTFE eller specialgummi
• Slipmedel: Extra tjockt gummi med slitstarkt foder

2. Storlek och flödeskrav

• Diametervalsguide:
  • 1-2" för applikationer med låg volym
  • 3-6" för måttligt flöde
  • 8" för högvolymöverföring
• Flödeshastighet: Matcha slangstorlek till pumpkapacitet

3. Tryck- och temperaturfaktorer

• Arbetstryck: Överskrid alltid systemtrycket med 25 %
• Sprängtryck: Minst 4x arbetstryck
• Temperatur: Kontrollera att slangklassificeringen stämmer överens med vätsketemperaturen

4. Förstärkningsbehov

• Standardtjänst: Enkelt tyglager (150 PSI)
• Tung Duty: Flera tyglager (300 PSI)
• Extra Tung Duty: Ståltrådsförstärkning (400 PSI)

5. Flexibilitet kontra stelhet

• Hög flexibilitet: Krävs för att flytta utrustning
• Styvare slangar: Bättre för högtrycksapplikationer

6. Avsluta anslutningar

• Vanliga typer:
  • Camlock beslag
  • NPT gängade ändar
  • Flänsanslutningar
• Urvalstips: Matcha till befintlig utrustning

Tabell för jämförelse av prestanda

Särskilda hänsyn

• Statisk ledningsförmåga: Krävs för brandfarliga vätskor
• UV-beständighet: Viktigt för utomhusbruk
• Böjradie: Minsta krökning före flödesbegränsning
• Regelefterlevnad: NSF, FDA eller andra industristandarder

3. Viktiga egenskaper hos högkvalitativa utloppsslangar

1. Specifikationer för tryckprestanda

• Betyg för arbetstryck:
  • Standarddrift: 150-250 PSI
  • Heavy duty: 250-400 PSI
  • Industriell kvalitet: 400-600 PSI
• Säkerhetsmarginal för sprängtryck:
  • Säkerhetsförhållande minst 4:1 (sprängtryck vs arbetstryck)
  • Exempel: 300 PSI slang bör ha 1200 PSI burst rating

2. Material hållbarhetsfaktorer

3. Armeringskonstruktion

• Standardförstärkningar:
  • Enkelt textilskikt (150-200 PSI)
  • Dubbla textillager (200-300 PSI)
  • Ståltrådsspiral (300-600 PSI)
• Förstärkningsjämförelse:
  • Tyg: Bättre flexibilitet, lägre vikt
  • Tråd: Högre tryckkapacitet, kinkmotstånd

4. Temperaturtoleransintervall

5. Flödeseffektivitetsegenskaper

• Design med slät borrning:
  • Minsta friktionsförlust (mätt i PSI-fall per 100 fot)
  • Typiska värden: 2-5 PSI fall vid nominellt flöde
• Innerdiameter konsistens:
  • Tolerans: ±3% av nominell storlek
  • Förhindrar flödesbegränsning vid kurvor

6. Säkerhetscertifieringar

• Kritiska certifieringar:
  • NSF/ANSI 61 för dricksvatten
  • FDA 21 CFR för kontakt med livsmedel
  • ATEX för explosiva miljöer
  • UL-lista för brandmotstånd

7. Jämförelse av fysiska egenskaper

8. Speciella prestandafunktioner

• Statisk dissipativ: Ytresistivitet <10^5 ohm (för brandfarliga vätskor)
• Antimikrobiella: För livsmedel/läkemedelsapplikationer
• Icke-märkning: Viktigt för renrumsmiljöer
• Flytande förmåga: Skumkärna för marina applikationer

9. Standarder för uthållighetstestning

• Flexcykelbetyg: Minst 50 000 cykler (ASTM D380)
• Impulstestning: 100 000 tryckcykler (SAE J343)
• Nötningstestning: Minst 500 cykler (ISO 6945)

4. Underhålls- och säkerhetstips för utloppsslangar

1. Riktlinjer för korrekt förvaring

• Idealiska förvaringsförhållanden:
  • Temperatur: 32°F to 100°F (0°C to 38°C)
  • Luftfuktighet: Under 65 % RH
  • Undvik direkt solljus (UV-nedbrytning)
• Förvaringsposition:
  • Lägg platt eller häng vertikalt
  • Förvara aldrig med veck eller skarpa böjar
  • Minsta böjradie: 10x slangdiameter

2. Rutininspektionschecklista

3. Rengöringsprocedurer efter applikation

• Vatten/avloppsvatten: Spola med rent vatten vid 1,5x arbetstryck
• Kemisk överföring: Trefaldig sköljning med kompatibelt lösningsmedel
• Olja/bränsle: Rengör med rengöringsmedelslösning (pH 7-9)
• Uppslamning/fasta ämnen: Mekanisk borstning av luftblästring

4. Trycktestningsprotokoll

• Frekvens: Kvartalsvis för kontinuerlig användning
• Testmetod: Hydrostatiskt test vid 1,5x arbetstryck
• Varaktighet: Minst 30 minuter
• Acceptanskriterier: <2% tryckfall, inga synliga läckor

5. Säkerhetshanteringsparametrar

6. Operativa bästa praxis

• Installation:
  • Bibehåll en böjradie på minst 5x diameter
  • Använd rätt stöd var 3-5 fot
• Drift:
  • Undvik plötsliga tryckstegringar (>10 % PSI/sek)
  • Maximal flödeshastighet: 20 fot/sekund för vätskor
• Avstängning:
  • Gradvis tryckminskning
  • Fullständig dränering före förvaring

7. Särskilda överväganden för Jiangsu Jinluo-produkter

Givet Jiangsu Jinluo New Material Technology Co., Ltd specialisering på polyuretan- och industrislangar (2-16 tums diameter), notera dessa specifika underhållsaspekter:

• Polyuretan slangar:
  • Förbättrad kemikalieresistens men undvik starka syror
  • Överlägsen nötningsbeständighet (50 % bättre än standardgummi)
  • Lagringstid: 5 år (oanvänd under korrekta förhållanden)
• Stora slangar (8-16 tum):
  • Kräv specialiserad rengöringsutrustning
  • Behöver förstärkta stödstrukturer
  • Inspektionsfrekvens: Månatlig för kontinuerlig användning

8. Livsförlängningstekniker

• Rotationssystem: Alternera flera slangar i tunga applikationer
• Skyddshylsa: Lägg till nötningsskydd vid kontaktpunkter
• Underhåll av ändbeslag: Årlig gängsmörjning/inspektion
• Tryckcykling: Öka/minska trycket gradvis

9. Avfallshantering och återvinning

• Tecken på livets slut:
  • Sprickutbredning >30 % längd
  • Tryckklassfall >25 %
  • Permanent deformation >5% diameter
• Miljööverensstämmelse:
  • Separera efter materialtyp (gummi/PVC/TPU)
  • Följ lokala föreskrifter för kassering av industriella slangar

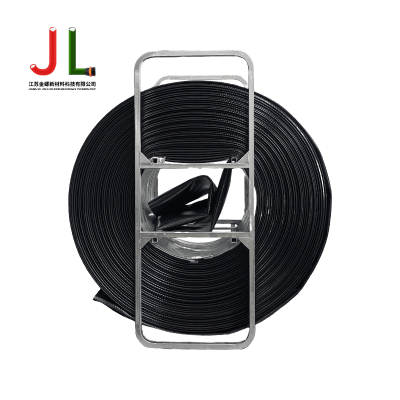

Jinluo Heavy-Duty polyuretan tryckslang - flexibel förstärkt TPU platt slang
