Oilfield Water Transfer Hose: Frac Hose & High Pressure Guide

Vattenöverföringsslang för oljefältsverksamhet

Oljefältets vattenöverföringsslang finns för att lösa ett mycket specifikt problem: att flytta stora volymer vatten snabbt över terräng som inte har någon fast rörledningsinfrastruktur, och sedan packa ihop slangen och flytta den igen när arbetsplatsen skiftar. Det är därför oljefältets vattenöverföringsslang ser så annorlunda ut än det styva röret som används i permanenta installationer – det måste vikas platt, lastas på en lastbil eller rulle och omplaceras inom timmar snarare än dagar.

I praktiken täcker denna slangkategori flera distinkta användningsområden inom ett enskilt oljefältsprojekt: att flytta färskvatten till en brunnsdyna före ett problem, överföra producerat eller återflödesvatten till lagring eller bortskaffande, och tillhandahålla tillfälliga försörjningsledningar mellan vattenkällor och blandningsutrustning. Var och en av dessa användningsområden har något olika tryck- och volymkrav, men de delar samma underliggande efterfrågan på en slang som kan läggas snabbt, hålla sig på ojämn mark och återvinnas utan skada för återanvändning på nästa dyna.

Varför polyuretanvattenöverföringsslang har blivit standarden

Vattenöverföringsslang av polyuretan har till stor del förskjutit äldre gummi- och PVC-baserade slangar i oljefältsapplikationer eftersom TPU (termoplastisk polyuretan) erbjuder en kombination av egenskaper som är svåra att matcha: hög draghållfasthet i förhållande till vikt, stark motståndskraft mot nötning från sand- och grusbrunnars ytor, och stabil prestanda över temperaturvärmeregioner som är vanliga under sommaren oljefältsvängningar.

En typisk polyuretan-oljefältsslang är byggd med en samextruderad konstruktion: en inre TPU-liner i kontakt med vätskan, ett vävt förstärkningsskikt (vanligtvis höghållfast polyester) som bär tryckbelastningen och ett yttre TPU-hölje som tar bort nötningen från att släpas över dynan. Denna skiktade struktur är det som gör att slangen kan vikas helt platt för transport och förvaring och sedan rundas ut till fullt hål när pumpen är igång. Jämfört med stålrör eller styvt polyrör kan en polyuretanslang med motsvarande diameter laddas, lossas och läggas ut av en mindre besättning på en bråkdel av tiden.

Krav på hydraulisk spräckningsslang och Frac-slangtryck

Hydraulisk spräckningsslang sitter i den mer krävande delen av kategorin oljefältsslangar. Medan lågtrycksvattenöverföringsledningarna som matar en frac-dyna vanligtvis klassificeras i intervallet för de flesta vanliga platta slangar, kan frac-slangen som används närmare pumpen och brunnshuvudet utsättas för mycket högre och snabbare cirkulerande tryck - en faktor som spelar lika stor roll som själva topptalet, eftersom upprepad tryckcykling tröttar ut snabbare än armeringsskikten gör snabbare tryck.

På grund av detta cykelbeteende listar frac-slangspecifikationer vanligtvis både ett arbetstryck och en separat utmattnings- eller livslängdsklassificering, och köpare som utvärderar leverantörer bör fråga om båda istället för enbart arbetstryck. Armeringskvalitet — fibertyp, vävdensitet och hur väl förstärkningsskiktet binder till de inre och yttre TPU-skikten under samextrudering — har en direkt effekt på hur många tryckcykler en slang tål innan prestandan försämras.

• Arbetstryck: det tryck som slangen är klassad att hantera kontinuerligt under normal drift.
• Sprängtryck: brotttröskeln, vanligtvis flera gånger arbetstrycket som en säkerhetsmarginal.
• Cykelutmattningsklassning: hur slangen presterar under upprepad trycksättning och tryckavlastning, vilket är särskilt relevant för slangsektioner från frac och pumpangränsande.

Högt tryck Oljefältsslang : Matcha betyg till jobbet

Inte alla slangar på ett oljefält behöver klassificeras för maximalt tryck, och att specificera högtrycksslang för oljefält där en standard-tryckvattenöverföringsledning skulle göra det ökar helt enkelt onödiga kostnader och vikt. Det praktiska tillvägagångssättet är att kartlägga platsens tryckzon - från lågtrycksförsörjningsledningar för färskvatten, genom sektioner för överföring av mellantryck, till högtrycksledningarna närmast pumputrustning - och välja slangdiameter och tryckklass för varje zon separat.

Att överspecificera varje linje på plats till den högsta tillgängliga tryckklassificeringen är inte en genväg till säkerhet – det betyder vanligtvis bara tyngre, dyrare slang i sektioner där det inte behövs, medan den faktiska svaga punkten i ett system ofta är kopplingen eller anslutningen snarare än själva slangkroppen.

Industriella slangar för olja och gas: Beyond Water Transfer

Industrislangar för olja och gas täcker en bredare uppsättning uppgifter än enbart vattenöverföring, även om vattenhantering vanligtvis är den största applikationen efter längden på slangen. Olje- och gasslangstillämpningar på en typisk anläggning kan innefatta hantering av producerat vatten, tillfällig bränsleöverföring för anläggningsgeneratorer och utrustning, slam- och slurryöverföring under borrningsoperationer och avvattning av lågt liggande områden runt en dyna under vått väder.

Var och en av dessa användningar ställer olika krav på det inre fodret i synnerhet, eftersom kemisk kompatibilitet mellan vätskan som hanteras och fodermaterialet är det som bestämmer livslängden mer än enbart tryckklassificeringen. En liner som är lämpad för färskvattenöverföring är inte automatiskt lämpad för att hantera producerat vatten med högre salthalt eller spårkolväten, så det är värt att bekräfta vätskekompatibilitet med en leverantör innan man antar att en slangspecifikation kommer att tjäna alla roller på plats.

Tillämpningar för borrslang

Borrslangstillämpningar skiljer sig från vattenöverförings- och sprickbildningskategorierna genom att slangen ofta hanterar vatten som används för att stödja aktiva borroperationer snarare än att spricka vätska under högt cykliskt tryck - tänk på riggens vattenförsörjning, dammundertryckning och tillfällig dränering runt borrplatsen. Volym och tillförlitlighet för kontinuerligt flöde tenderar att ha större betydelse här än maximalt tryck, eftersom ett avbrott i riggens vattentillförsel kan försena borrningsoperationer direkt.

Eftersom borrplatser ofta flyttas när dynor utvecklas sekventiellt, väger slangvikten och enkel omplacering särskild vikt i valbeslutet. En platt polyuretanslang som en liten besättning kan lasta, transportera och lägga om inom ett skift har en verklig operativ fördel jämfört med tyngre gummi eller stela röralternativ i denna specifika roll, även där tryckkraven i sig är relativt blygsamma.

Guide för val av oljefältsslang

Att välja rätt slang för ett oljefält kommer ner till en kort lista med frågor, genomarbetade i ordning snarare än att utgå från diameter eller pris.

1. Vilken vätska som hanteras och har den inre linern bekräftad kemisk kompatibilitet med den - färskvatten, producerat vatten och borrvätska ställer olika krav på linern.
2. Vad är det faktiska arbetstrycket för den zon som denna slangsektion kommer att tjäna, och behöver den motstå upprepade tryckcykler som med ledningar som ligger intill varandra, eller flöde i konstant tillstånd som med vattenöverföring.
3. Vilka markförhållanden kommer slangen att dras eller läggas över, och behöver ytterhöljet extra nötningsbeständighet som ett resultat.
4. Hur ofta kommer slangen att flyttas, och spelar vikt och rullkompatibilitet större roll än vad det skulle göra för en semipermanent linje.
5. Vilken diameter ger erforderlig flödeshastighet utan att överdimensionera linjen och lägga till onödig vikt och kostnad.

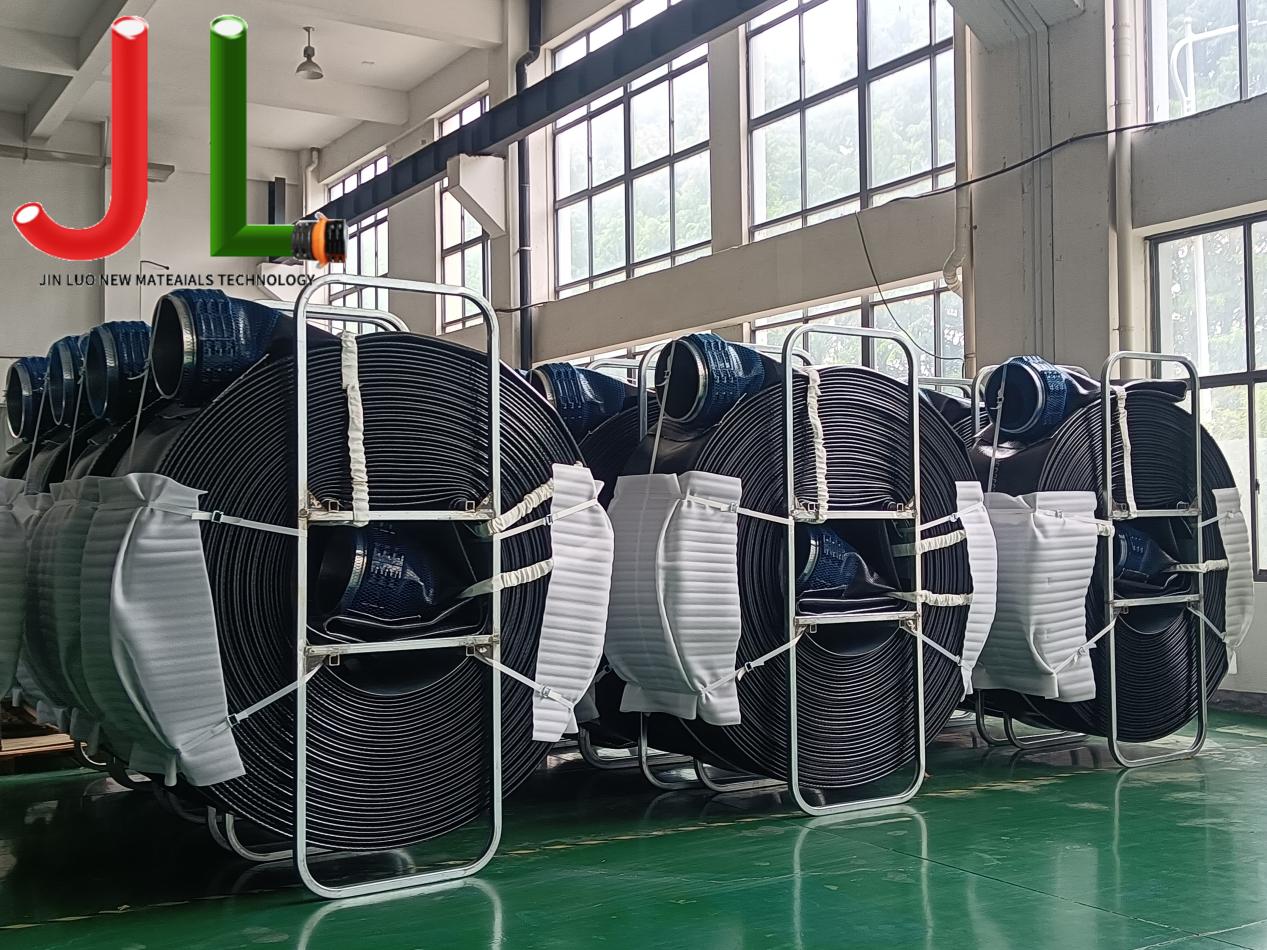

Jinluo tillverkar platta polyuretanslangar över denna rad oljefältsroller, från färskvattenöverföring till sprickvattenförsörjning, med kalibrar från 2 till 16 tum och anpassningsbara längder för olika platslayouter. Att arbeta igenom vätsketyp, tryckzon och markförhållanden innan man slutför en beställning är i allmänhet en mer tillförlitlig väg till rätt specifikation än att standardisera den högst rankade slangen som finns tillgänglig, och de flesta leverantörer, inklusive Jinluo, kan ge råd om vilken kombination av förstärknings- och täckmaterial som passar en specifik platsförhållanden.
